US型磁条
US型磁条
 |  |  |  |

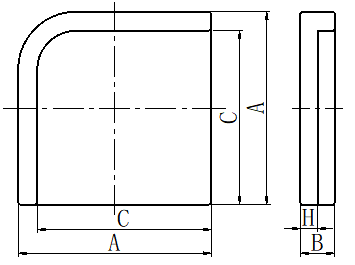

| 图1 | 图2 | 图3 | 图4 |
| 规格 | 图 | 尺寸(mm) | 抗压强度 | Q值 | 电感系数AL(nH/N2) | 重量 | |||||||
| A | B | C | C1 | D1 | D2 | E | H | （N） | Q | BP40 | (克/只) | ||
| US50 | 4 | 50±0.5 | 9±0.3 | 45±0.4 | / | / | / | / | 4.5±0.2 | ≥160 | / | / | 63.0 |
| US55 | 3 | 38.67±0.5 | / | 5±0.3 | / | 55.7±0.5 | / | / | / | ≥200 | / | / | 34.5 |
| US59 | 1 | 59.8±0.5 | 16±0.2 | 19.3±0.3 | 9.6±0.3 | 5.5±0.2 | 5.0±0.2 | 49.0min | 5±0.2 | ≥200 | / | / | 30.9 |
| US59 | 1 | 59.8±0.5 | 16±0.2 | 19.3±0.3 | 9.6±0.3 | 5.5±0.2 | 5.0±0.2 | 48.6min | 5±0.2 | ≥200 | / | / | 30.9 |
| US61.3/11.7/4.7 | 2 | 61.2±0.5 | 11.7±0.2 | 36.5±0.5 | / | 4.7+0.2/-0.1 | 4.7+0.2/-0.1 | 48.8min | 4.7±0.2 | ≥160 | / | / | 44.5 |
| US61.3/12/6.0 | 2 | 61.2±0.4 | 12.0±0.3 | 37+0.5/-0.3 | / | 6±0.15 | 5±0.15 | 50.3±0.5 | 4.5±0.2 | ≥160 | / | / | 46.3 |
注:
AL值测试条件:1KHz、 0.3V、 10Ts
以上为本公司标准规格，可根据客户特殊要求进行设计。
