PM磁芯

产品中心 > 功率类 > PM磁芯

PM磁芯

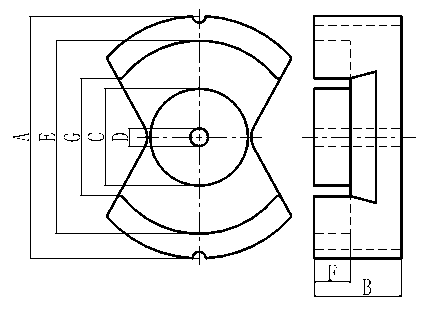

图1图2
规格尺寸(mm)
有效参数电感系数AL(nH/N2)重量
ABCDEFGAe(mm2)Le(mm)Ve(mm3)BP44BP95(克/付)
PM22.5222.50±0.409.10±0.1515.00±0.39.4±0.2018.30min6.0±0.2013.0min73.242.1 3081.7 3600±25%4500±25%18.20
PM27/17227.00±0.408.85±0.1518.00±0.311.0±0.2022.0+0.5/-0.35.85±0.2017.1±0.4095.643.0 4110.8 5600±25%7000±25%24.40
PM62/49161.00±1.0024.3±0.3025.10±0.65.55±0.3048.80min17.0±0.3029.0min570108.862000.0 9700±25%14400±25%357.0
PM74/59172.50±1.5029.50±0.3029.00±1.005.40±0.3057.50min20.5±0.3034.0min790128.0 101120.0 11000±25%15500±25%601.0


注:

AL值测试条件:1KHz、 0.3V、 10Ts

以上为本公司标准规格,可根据客户特殊要求进行设计。
