ES型磁条
ES型磁条
 |  |  |

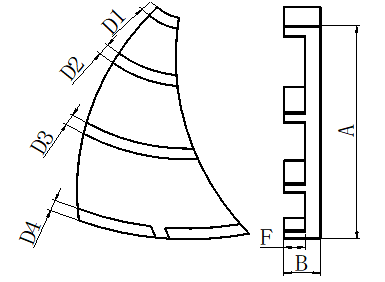

| 图1 | 图2 | 图3 |
| 规格 | 图 | 尺寸(mm) | 抗压强度 | Q值 | 电感系数AL(nH/N2) | 重量 | ||||||
| A | B | C1 | C2 | D1/D2/D3 | F | B-F | （N） | Q | BP40 | (克/只) | ||
| ES73.3 | 1 | 73.3±0.6 | 14±0.2 | 10.8±0.5 | 48±0.5 | 4±0.2 | 9±0.2 | / | / | / | / | 67.5 |
| ES73.8 | 2 | 73.8±0.6 | 11.7±0.2 | / | / | 3.6+0.2 | 7±0.2 | / | / | / | / | 57.2 |
| ES80.8 | 2 | 80.8+0.6/-0.4 | 12.5±0.2 | / | / | 4±0.2 | / | 4.7-5 | / | / | / | 70.6 |
| ES85.2 | 3 | 85.2±0.8 | 12±0.3 | / | / | 4±0.2 | 7±0.3 | / | / | / | / | 78.5 |
注:
AL值测试条件:1KHz、 0.3V、 10Ts
以上为本公司标准规格，可根据客户特殊要求进行设计。
