UF型磁芯
UF型磁芯
 |

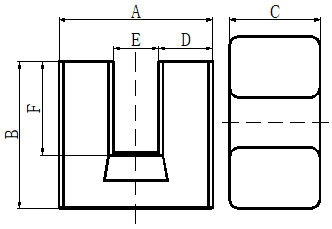

| 图1 |
| 型号 | 图 | 尺寸 (mm) | 有效参数 | AL(±30%) | 重量 (克/付) | |||||||||||
| A | B | C | D | Emin | F | C1(mm-1) | Le(mm) | Ae(mm2) | Ve(mm3) | BH5.5 | BH7 | BH10 | BH12 | |||
| UF16 | 1 | 16±0.4 | 10±0.2 | 5.9±0.2 | 4.5±0.2 | 6.7 | 6.0±0.2 | 2.00 | 51.20 | 25.60 | 1310.72 | 2200 | 2800 | 3700 | 4440 | 6.70 |
| UF20 | 1 | 20.0±0.5 | 14.0±0.2 | 3.9±0.2 | ／ | 820±0.4 | 8.0±0.2 | 2.86 | 66.85 | 23.40 | 1564.29 | 1600 | 2000 | 2350 | 2850 | 8.10 |
注:
AL值测试条件:1KHz、 0.3V。
以上为本公司标准规格，可根据客户特殊要求进行设计。
